產品型號
廠商性質
更新時間
瀏覽次數
產品分類
相關文章
| 品牌 | NBK | 產地 | 進口 |
|---|---|---|---|
| 類型 | 其他類型 | 種類 | 滑塊聯軸器 |
| 公稱扭矩 | 3.3N.m | 轉速 | 2000RPM |
| 軸徑 | d1:6mm,d2 :6mm | 軸孔長度 | L :6.6mm,L1:6.6mm |
| 銷售區域 | 全國 |
NBK MOM-CK 十字滑塊夾緊型聯軸器
NBK MOM-CK 十字滑塊夾緊型聯軸器
Oldham-type Flexible Coupling
MOM-CK
| MOM-CK | |
|---|---|
| 軸套 | S45C 四氧化三鐵保護膜（黑） |
| 間隔體 | FCD400 四氧化三鐵保護膜（黑） |
| 銷 | 聚縮醛 |
| 內六角止動螺絲 | SCM435 四氧化三鐵保護膜（黑） |
| 內六角圓柱頭螺栓 | SCM435 四氧化三鐵保護膜（黑） |
推薦適用馬達
| MOM | |
|---|---|
| 伺服馬達 | ● |
| 步進馬達 | ● |
| 通用馬達 | ◎ |
特性
| MOM | |
|---|---|
| 高扭矩 | ◎ |
| 高扭轉剛性 | ◎ |
| 容許誤差調整 | ○ |
十字滑塊型撓性聯軸器。
間隔體采用FCD400型。適用於低速，高扭矩規格。
在軸套與間隔體之間塗抹高性能潤滑脂，防止燒結。
通過軸套與間隔體的滑移，允許有較大偏心，偏角存在。
設在間隔體上的凸起部（樹脂銷）允許有偏角存在。

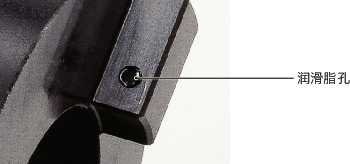

潤滑脂孔中積留的潤滑脂在運行過程中緩緩滲出，以長期維持潤滑性能。
安裝到D型切口軸時，請注意軸的D型切口麵的位置。
備有內六角螺栓可從聯軸器的外徑伸出，旋轉直徑大於外徑的規格。請注意聯軸器的幹渉。
單位 : mm
| 標準軸孔徑 D | 鍵槽 | 鍵 | |||
|---|---|---|---|---|---|
| b | t | 公稱尺寸 b×h | |||
| 基準 尺寸 | 容許偏差 （JS9） | 基準 尺寸 | 容許偏差 | ||
| 6，6.35 | 2 | ±0.0125 | 1.0 | 0～+0.1 | 2×2 |
| 8 | 3 | ±0.0125 | 1.4 | 0～+0.1 | 3×3 |
| 10，12 | 4 | ±0.0150 | 1.8 | 0～+0.1 | 4×4 |
| 14，15，16 | 5 | ±0.0150 | 2.3 | 0～+0.1 | 5×5 |
| 18，20，22 | 6 | ±0.0150 | 2.8 | 0～+0.1 | 6×6 |
| 24，25，28，30 | 8 | ±0.0180 | 3.3 | 0～+0.2 | 8×7 |
| 35 | 10 | ±0.0180 | 3.3 | 0～+0.2 | 10×8 |
節選自JIS B 1301
