NBK SLEC-B 偏心夾緊螺栓 固定定位
NBK SLEC-B 偏心夾緊螺栓 固定定位
Clamping Bolt
SLEC-B
| SLEC-B | |
|---|---|
| 主體 | SCM435 四氧化三鐵保護膜（黑） |
| 強度等級 | 10.9 |

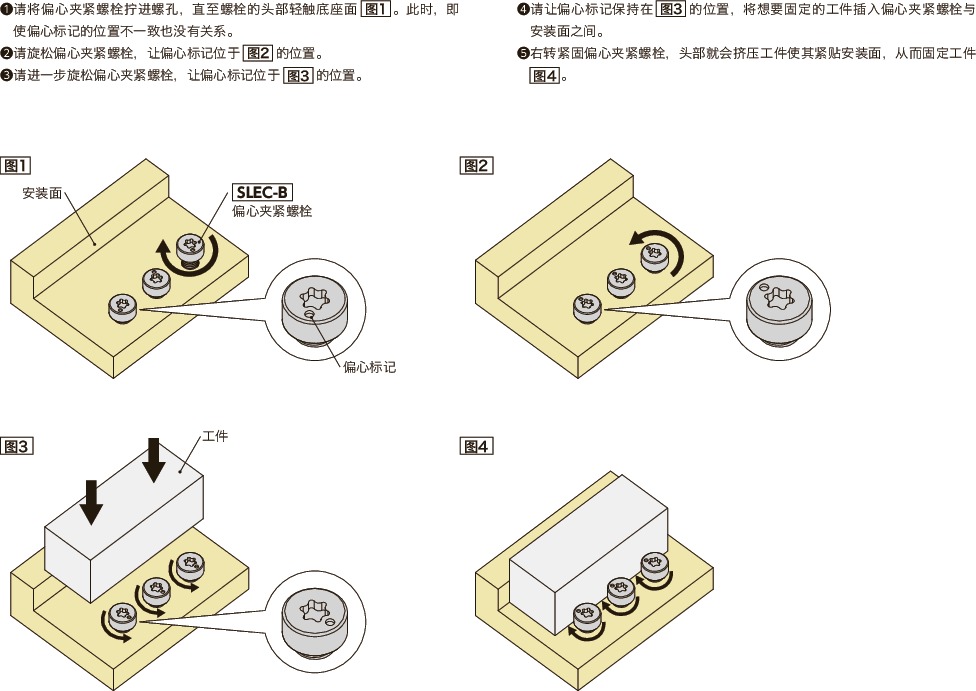

緊固螺絲時，從螺絲的軸心發生偏心的頭部可強力夾緊工件。通過楔效應，可利用很小的緊固扭矩獲得極大的夾緊力。
采用可承受大緊固扭矩的梅花槽＊1。
⇒梅花槽螺絲的特點
請使用專用扳手SKX進行安裝，拆卸。
在狹窄場所安裝，拆卸時，請使用對應窄處作業梅花槽扳手SKX-N。
適用於固定直綫導軌的軌道。偏心後的頭部將直綫導軌用軌道壓緊於安裝基準麵，從而能夠在安裝時輕鬆確保精度。並且，能夠防止長期使用後產生的翹曲和錯位，保持安裝精度。
SLEC-B-EL為無電解鍍鎳型。適用於需要具有耐腐蝕的場合。
＊1： 梅花槽的形狀在JIS B 1015：2008（ISO 10664：2005）“外螺紋零部件用梅花槽"中有規定。

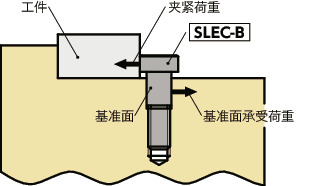

由於經過精密加工的基準麵能承受夾緊荷重，夾緊時的耐久性提高。
單位 : mm
| 型號 | E | M | B H8 基準麵用 | 調節範圍 min./max. | s max. |
|---|---|---|---|---|---|
| SLEC-M3-B | 3.10～+0.3 | M3 | 3.35 | -0.1/0.7 | 3.3 |
| SLEC-M4-B | 3.150～+0.3 | M4 | 4.5 | -0.05/0.75 | 4.1 |
| SLEC-M5-B | 3.90～+0.3 | M5 | 5.5 | -0.05/0.75 | 5.3 |
| SLEC-M6-B | 4.650～+0.3 | M6 | 6.5 | -0.15/0.85 | 5.5 |
| SLEC-M8-B | 6.050～+0.5 | M8 | 8.5 | -0.35/1.25 | 7 |
單位 : mm
| 導軌公稱尺寸 | 軌道寬度 W | 適用偏心夾緊螺栓 | |
|---|---|---|---|
| #9 | 9 | SLEC-M3-B | SLEC-M4-B |
| #12 | 12 | SLEC-M3-B | SLEC-M4-B |
| #15 | 15 | SLEC-M3-B | SLEC-M4-B |
| #20 | 20 | SLEC-M4-B | SLEC-M5-B |
| #25 | 23 | SLEC-M5-B | SLEC-M6-B |
| #30 | 28 | SLEC-M6-B | SLEC-M8-B |
| #35 | 34 | SLEC-M8-B | |
偏心夾緊螺栓可能與綫軌滑座等接觸時，請降低偏心夾緊螺栓的安裝麵以避免接觸。
使用於綫性導軌時，請壓在綫性導軌螺栓的位置。
SLEC-M3-B
SLEC-M4-B
SLEC-M5-B
SLEC-M6-B
SLEC-M8-B
